Single Girder Gantry Cranes from China Manufacturer

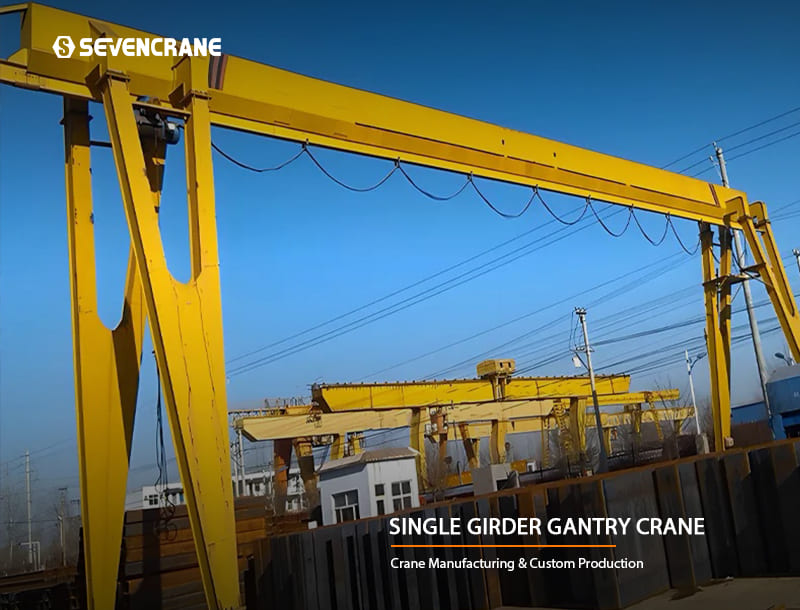

Guindastes de pórtico de viga única

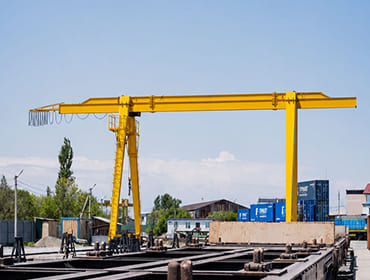

Os pórticos monoviga produzidos pela SEVENCRANE são estritamente implementados de acordo com os padrões internacionais. Utilizando tecnologia de produção europeia avançada, em comparação com os pórticos tradicionais, o custo de produção é menor, mas a eficiência do trabalho é maior e mais estável. A carga morta pode ser reduzida em 20% ~ 30%. A pressão máxima da roda pode ser reduzida de 15% para 20%. Estrutura leve pode reduzir o custo de construção. Em comparação com as pontes rolantes, os pórticos de viga única são mais adequados para áreas abertas ao ar livre. Como pátio de carga, indústria siderúrgica, indústria florestal, fábrica de concreto, etc. Claro, o guindaste de pórtico de viga única também pode ser projetado para ser portátil e usado em ambientes internos.

Compartilhe-nos:

Descrição Especificações Características CASOS

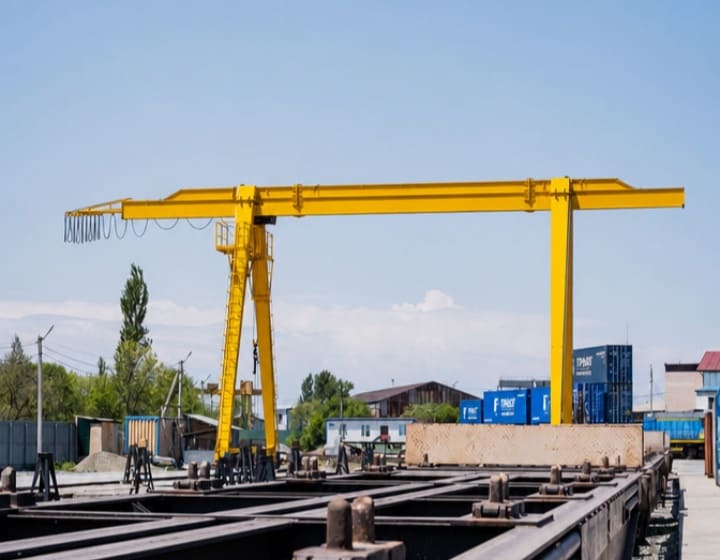

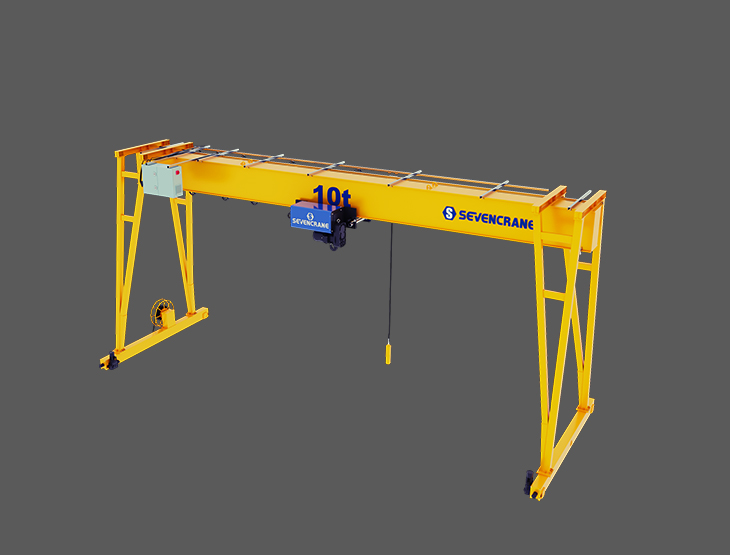

Introdução aos guindastes de pórtico de viga única

O pórtico de viga única tem peso leve e pequena pressão nas rodas, e seu peso de levantamento pode chegar a 32 toneladas. Vários modos de operação estão disponíveis para os usuários escolherem. Além disso, nosso pórtico de viga única possui excelente desempenho de condução, regulação de velocidade de conversão de frequência e operação estável. Viga única, tipo caixa soldada, produção de curvatura em conformidade com os padrões FEM, DIN e ISO.
Os estabilizadores dos pórticos que produzimos são feitos de tubos de aço retangulares de alta resistência e tamanho reduzido. O material da placa de aço é Fe37 ou Fe52, e a alma é cortada em CNC de 40m para garantir a formação suave e a precisão da curva de curvatura. A costura de soldagem principal adota soldagem automática de arco submerso, e todo o feixe é jateado após a soldagem para atingir o nível Sa2.5 para eliminar o estresse de soldagem.

Os pórticos de viga única produzidos por nossa empresa possuem as características de estrutura simples, combinação e tecnologia avançadas, um grande número de linhas de controle, isentos de manutenção, baixas falhas e economia de energia, além de maior produtividade. Além disso, nosso design é mais razoável, a operação é simples, o posicionamento é rápido e a vida útil é longa. Além disso, em comparação com os guindastes tradicionais, pode economizar mais de 35% de eletricidade e cerca de 40% de matérias-primas. Portanto, escolher nosso pórtico de viga única pode economizar a maior parte dos custos de produção da fábrica.

Especificações de guindastes de pórtico de viga única

especificações do produto

Capacidade de carga:

3 toneladas ~ 32 toneladas

Extensão de elevação:

4,5m ~ 30m

Levantamento de peso:

3m ~ 18m ou conforme solicitação do cliente

Velocidade de viagem:

20m/min, 30m/min

Velocidade de levantamento:

8m/min, 7m/min, 3,5m/min

Dever de trabalho:

Fonte de energia:

380v, 50hz, trifásico ou de acordo com sua alimentação local

Largura da pista:

37 ~ 70 mm

Modelo de controle:

Controle pendente, controle remoto

Recursos do guindaste de pórtico

Projeto

Tecnologia

Produção

Manutenção e segurança

O esquema de projeto do nosso guindaste de pórtico é projetado por engenheiros profissionais de acordo com os requisitos detalhados dos pedidos dos clientes.

A tecnologia de produção e o processo do guindaste de pórtico referem-se aos padrões ISO, FEM e DIN.

Desenvolvemos peças de montagem mais precisas de acordo com as normas europeias, tornando a instalação e desmontagem da grua mais cómoda e compacta.

automated rail mounted gantry crane price

Esquema de projeto

SEVENCRANE significa serviço de primeira linha, econômico e de alta qualidade.

São adotadas conexões de estrutura de parafuso e conexão elétrica plug-in, o que torna a instalação e manutenção mais conveniente, estrutura flexível e operação mais estável.

A deflexão máxima do pórtico de estilo europeu produzido pela nossa empresa é inferior a 3 mm.

São adotadas conexões de estrutura de parafuso e conexão elétrica plug-in, o que torna a instalação e manutenção mais conveniente, estrutura flexível e operação mais estável.

Nossos padrões de soldagem de aço para guindastes seguem as especificações DIN18800, BLATT7.

A estrutura do guindaste e o esquema de projeto de produção estão em conformidade com a terceira edição do padrão FEM1001.

A velocidade dupla da ponte rolante é fornecida precisamente pelo motor de velocidade dupla e pelo conversor de frequência. Selecionamos os motores de acordo com a norma FEM, os modelos de motores são as Recomendações IEC34-1, 34-5 e 72-1.

A caixa de engrenagens do motor foi projetada de acordo com o padrão ISO/DIS6336/Ⅱ-6336/Ⅴ[DIN51150].

Tecnologia

O carrinho de elevação adota um design modular otimizado de estilo europeu, com estrutura mais compacta, baixa altura livre, peso leve e forte capacidade de elevação.

As rodas são acionadas por um sistema multichaves que minimiza o desgaste das rodas e dos eixos de transmissão.

Os pórticos SEVENCRANE são projetados e fabricados com praticamente a mesma tecnologia dos sistemas de pontes rolantes.

Toda a máquina adota a mais avançada tecnologia de otimização, e o design europeu pode economizar custos de construção e fornecer a solução mais eficaz para o seu projeto.

automated rail mounted gantry crane suppliers

Produção

SEVENCRANE significa serviço de primeira linha, econômico e de alta qualidade.

Possui uma equipe profissional de pesquisa e desenvolvimento de tecnologia de guindastes e uma linha de produção completa e linha de montagem de equipamentos, e o processo é perfeito.

O equipamento de elevação produzido pela SEVENCRANE passou na certificação de produto de muitas regiões, países e organizações, e nossos produtos também foram exportados para mais de 30 países e regiões.

Nosso conceito de projeto de guindaste é uma extensão do conceito europeu, e resumimos nossa tecnologia e soluções de produção exclusivas por meio de pesquisa aprofundada de longo prazo e prática de aplicação.

Todo o processo de produção é basicamente automatizado, e a terceirização de todas as vigas da ponte do guindaste é soldada por robôs de soldagem por arco submerso para melhorar a precisão da soldagem.

Todo o processo de produção dos equipamentos para guindastes é acompanhado por técnicos e engenheiros, garantindo assim a qualidade da produção do produto.

MANUTENÇÃO E SEGURANÇA

Todos os operadores em nossa oficina de produção devem possuir certificados operacionais legais.

Os guindastes de pórtico são mantidos e revisados de acordo com as normas europeias prescritas.

Os operadores foram treinados profissionalmente e compreendem a estrutura, o desempenho, os métodos de operação e as questões de segurança dos guindastes europeus antes de assumirem seus cargos com certificados.

Todos os nossos indicadores e tecnologias de produção visam garantir a operação segura e estável dos guindastes de estilo europeu, prevenindo acidentes causados por fatores humanos e garantindo a segurança do pessoal e da propriedade.

Dispositivos de proteção de segurança, como chaves fim de curso, limitadores de sobrecarga, termistores PTC, sensores de colisão e botões de parada de emergência garantem a estabilidade e segurança do guindaste durante a operação.

Todos os guindastes de pórtico são equipados com uma plataforma de serviço compatível com os padrões para manutenção e inspeção seguras pelo pessoal de serviço.

O manual de operação do guindaste de pórtico, os diagramas elétricos e as instruções relacionadas aos componentes elétricos e eletrônicos serão entregues ao cliente quando o guindaste for enviado.

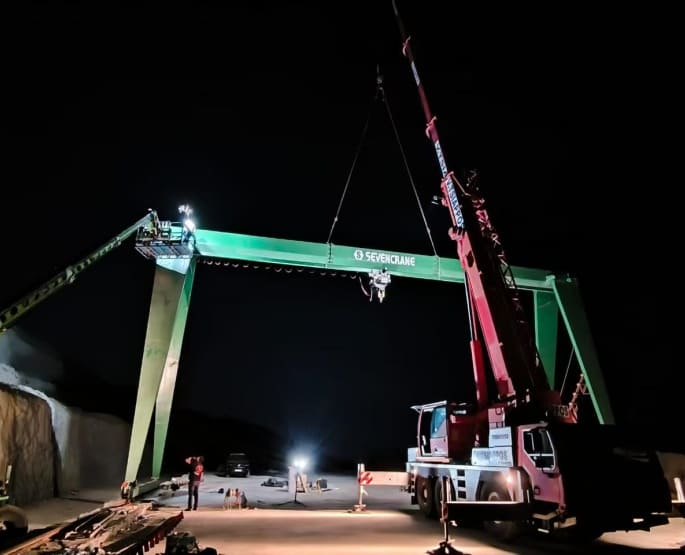

PROJETO DE SUCESSO

Confira alguns de nossos trabalhos recentes para o cliente

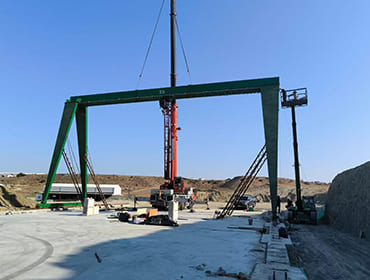

Guindaste de pórtico de viga única personalizado do Equador de 15 toneladas
