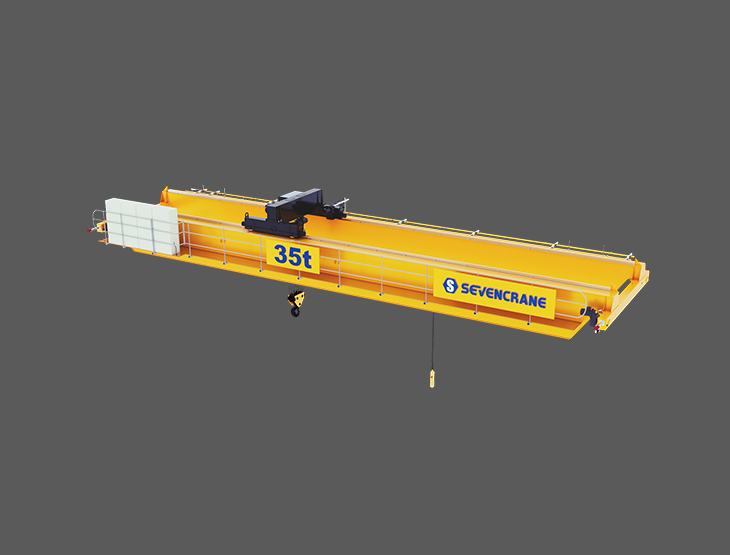

Introdução de pontes rolantes de viga dupla

As pontes rolantes de viga dupla tornaram-se uma máquina de elevação com uma ampla gama de aplicações na indústria devido à sua grande capacidade de carga, estrutura compacta e operação segura. É composto principalmente por duas vigas principais, duas vigas finais, carrinhos e aparelhos elétricos. A ponte composta pela viga principal, viga final, plataforma móvel, corrimãos e sala de operação do guindaste é o transportador principal, no qual o mecanismo de deslocamento do carrinho é colocado, e o mecanismo de deslocamento do carrinho é disposto na plataforma de deslocamento da estrutura da ponte . Além disso, o mecanismo de elevação da ponte rolante é composto por um motor, um redutor, um conjunto de tambor, um cabo de aço, um conjunto de polias, um conjunto de ganchos e outros componentes, e é acionado pelo motor elétrico para atingir a finalidade de levantar objetos pesados.

Nossa sala de cirurgia de ponte rolante de viga dupla pode ser dividida em três tipos: tipo aberto, tipo fechado e isolamento térmico, e a entrada da plataforma da sala de cirurgia é dividida em três tipos: lateral, final e superior.
Todos os guindastes são equipados com limitadores de sobrecarga, telas grandes e diversos dispositivos de proteção, que aumentam ainda mais a segurança durante a operação. Existem dois tipos de pontes rolantes de viga dupla: internas e externas. Ao fazer o pedido, o cliente precisa indicar os requisitos técnicos, como a temperatura mais alta e mais baixa do ambiente de trabalho e o tipo de fonte de alimentação.
As pontes rolantes de viga dupla de estilo europeu que produzimos são leves, grandes em capacidade de carga, estrutura compacta, alta segurança e fáceis de operar, fornecendo soluções completas para seus projetos.

Especificações de pontes rolantes de viga dupla

especificações do produto

Capacidade de carga:

5 tons ~ 500 tons

Extensão de elevação:

4,5m ~ 31,5m

Levantamento de peso:

3m ~ 30m ou personalizar

Velocidade de viagem:

2~20m/min, 3~30m/min

Velocidade de levantamento:

0,8/5m/min, 1/6,3m/min, 0~4,9m/min

Dever de trabalho:

A4~A7

Fonte de energia:

380v/400v/415v/440v/460v/,50hz/60hz, trifásico

Largura da pista:

37 ~ 70 mm

Modelo de controle:

Controle de cabine, controle remoto, controle pendente

Recursos de ponte rolante

Projeto

Tecnologia

Produção

Manutenção e Segurança

Os sistemas de pontes rolantes são projetados de acordo com as normas ISO, FEM e DIN.

Personalizada de acordo com o peso de elevação exigido pelo projeto do cliente, a velocidade de operação da talha elétrica e o nível de trabalho.

O material da placa de aço é aço de uso geral Q235B, e a placa de aço será pré-tratada por jateamento para atingir a padronização do nível Sa2.5.

industrial underhung bridge crane manufacturers

Esquema de projeto

SEVENCRANE significa serviço de primeira linha, econômico e de alta qualidade.

A viga principal e a viga final são conectadas por parafusos de alta resistência para garantir a precisão e o bom funcionamento de toda a máquina.

Um esquema de controle de estrutura variável, um controlador de estrutura variável combinado com um esquema de controle de feedback de estado e um esquema de controle integrado são propostos para controlar a ponte rolante.

Contamos com uma equipe profissional de engenheiros para projetar e desenvolver guindastes, e contamos com um sistema técnico completo para analisar desenhos de projetos de guindastes.

Nossos padrões de projeto e estrutura de componentes de pontes rolantes são certificados de acordo com DIN15018, BLATT2 e os padrões de soldagem de estruturas de aço estão de acordo com DIN18800, BLATT7.

Equipados com um mecanismo de elevação de velocidade dupla, todos os mecanismos de funcionamento de veículos grandes e pequenos adotam regulação de velocidade contínua de conversão de frequência.

Todas as placas são cortadas automaticamente pela máquina de corte CNC, e a curvatura da viga principal é predefinida para evitar o problema de deflexão da curvatura da viga principal tradicional assada a fogo.

A superfície do aço é tratada com jateamento e jato de areia para melhorar a aderência da tinta e evitar que a tinta descasque, garantindo a beleza a longo prazo de toda a máquina.

Tecnologia

A costura de soldagem principal adota soldagem automática por arco submerso, detecção de falhas não destrutiva e o formato é bonito para garantir a qualidade da soldagem.

Material da viga final: liga de aço Q345B de alta qualidade.

A viga final é soldada e formada por tubo de aço retangular ou placa de aço, e a viga final formada é posicionada e processada em uma mandriladora e fresadora CNC ao mesmo tempo para garantir precisão dimensional e tolerância de ajuste.

O carrinho de elevação possui design modular e o nível de trabalho é FEM M4-M6. Todo o carrinho de elevação possui estrutura compacta, baixo pé-direito e peso leve.

Produção

SEVENCRANE significa serviço de primeira linha, econômico e de alta qualidade.

A viga principal do guindaste é soldada por placas de aço, e os materiais das placas de aço atendem aos padrões internacionais de produção de guindastes. Os principais materiais de estrutura de aço que utilizamos não são inferiores a Q235B, e os materiais utilizados possuem relatórios de materiais e certificados de qualificação correspondentes.

Existem blocos amortecedores em ambas as extremidades da viga final para reduzir a força de impacto da colisão e reduzir a inércia do impacto. O corpo do feixe de toda a máquina adota jateamento e processo de pintura de acordo com o padrão mundial.

A pista de corrida do carrinho é feita de aço quadrado para aumentar a área de contato efetiva da banda de rodagem e reduzir o peso da pista. O material da trilha de aço quadrada é Q345B.

A sala de operação é operada por uma mesa de ligação e ao mesmo tempo está equipada com um controle remoto. Através do interruptor, ele pode ser operado por controle remoto ou alternado entre as operações durante a operação. A iluminação e os assentos são instalados no interior e a entrada da sala de cirurgia é final, em conformidade com as normas europeias e internacionais.

Nosso conceito de projeto de guindaste é uma extensão do conceito europeu, e resumimos nossa tecnologia e soluções de produção exclusivas por meio de pesquisa aprofundada de longo prazo e prática de aplicação.

movable ceiling mounted bridge crane suppliers

MANUTENÇÃO E SEGURANÇA

Todos os operadores em nossa oficina de produção devem possuir certificados operacionais legais.

Os guindastes que produzimos são equipados com um sistema de monitoramento de segurança, que é desenvolvido profissionalmente pela empresa de acordo com os padrões relacionados FEM/DIN/ISO/GB, e é usado para registro de dados de operação de guindastes, proteção de segurança e instrumentos eletrônicos para exibição de status .

O sistema de monitoramento de segurança possui funções de proteção em tempo real para mais de 30 condições de trabalho, como falhas operacionais, riscos à segurança e operações ilegais, evitando que o guindaste opere em situações potencialmente perigosas e garantindo a segurança de pessoal e equipamentos.

Schneider TE é um sistema de controle de conversão vetorial de frequência especialmente desenvolvido para componentes de guindastes europeus.

Há cunhas derivadas de matéria-prima plástica com absorção de choque em ambas as extremidades do trem de pouso do guindaste.

Proteção contra sobrecarga, relé de corrente residual, termistor PTC, sensor de colisão, botão de parada de emergência, aviso sonoro/luminoso e sirene de aviso são unidades de proteção padrão para todas as nossas pontes rolantes.

No momento da entrega, forneceremos aos clientes manuais de operação de segurança de guindastes e manuais de manutenção. Caso o cliente necessite, também enviaremos engenheiros de segurança ao local para conhecer a instalação segura do cliente.
